静電计程控软件

产品简介

静電计程控系统可实现对吉时利静電计的程控，通过此系统软件您可以单独程控静電计进行数据的采集的同时还可以利用告诉信号采集卡对测试获取的電压、電流等信号进行高频率采样并实时显示采集信号的波形图。

产品特点

l 可遠程进行仪器控制，方便用户任意时间、任意地点的操作。

l 可根据用户的实际需求和测试环境，进行定制化开发。

l 可自动保存测试信息，方便随时查询。

l 系统支持测试数据自动保存為.csv、.txt 等格式。

l 操作方便简单，效率高，即使对不懂仪器的用户来说也可直接用该系统控制仪器。

产品功能

测试功能

静電计程控软件 支持電压、電流、電阻、電荷共四项测试功能，并支持实时数据与全部 数据的图像表征，勾选自动存储可自动保存测试数据结果。

兼容产品

静電计程控软件可兼容的静電计：

l 吉时利（Keithley)

系统兼容 Keithley 6517B、6514 静電计。

用户使用流程图

静電计程控软件使用流程，如下图所示：

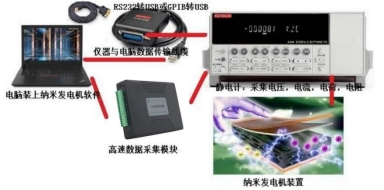

硬件拓扑图

硬件连接如下图所示：

如图将 6517B 或 6514 静電计的模拟输出口 ANALOG OUTPUT 端口接線到高速采集卡的 AI O 断口， COMMON 接地端口接線到 AI 4 端口，采集卡 USB 接口線缆接到電脑 USB 接口。
