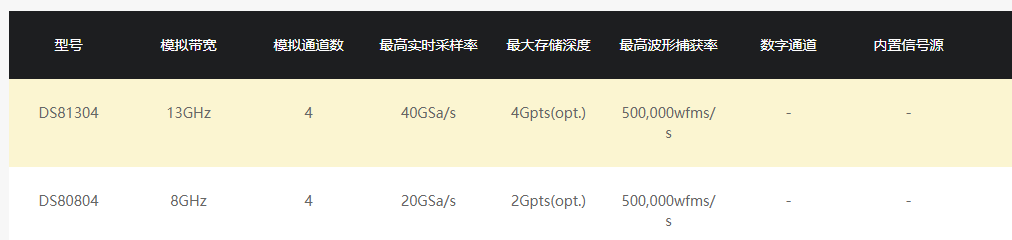

普源DS80000系列数字示波器

　　DS80000系列高带宽实时数字示波器是RIGOL自主研发的第八代数字示波器，提供最高13 GHz模拟带宽，最高40 GSa/s实时采样率，实时模式下最高500,000 wfms/s，单通道存储深度高达4 Gpts，支持多种协议一致性分析功能，帮助您应对高速设计中的故障排除和验证难题。

　　产品特点

　　•搭载RIGOL全新自研核心模组

　　•通道数：4个模拟通道，1个EXT通道

　　•模拟通道带宽：最高13 GHz

　　•最高实时采样率：40 GSa/s

　　•最高存储深度：单通道4 Gpts（选配）

　　•波形捕获率：>500,000 wfms/s

　　•垂直分辨率：8~16 bit可调

　　•垂直灵敏度范围：1 mV/div~1 V/div（50Ω）

　　•时基范围：20 ps/div~1 ks/div

　　•集多种独立仪器于一身，包括：示波器、数字電压表、8位频率计和累加器、协议分析仪（选件）

　　•丰富的触发功能：區域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延

　　迟、建立保持、第N边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

　　•丰富的串行总線解码功能（选配）：RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、

　　FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER，支持4个解码

　　通道

　　•支持車载以太网、USB2.0、PCIe、DDR等多种协议一致性分析功能（选件）

　　•多达41种波形参数自动测量，更提供全内存硬件测量功能

　　•多种数學运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、

　　AX+B、低通滤波、高通滤波、带通滤波、带阻滤波，内置峰值搜索功能

　　•支持选配实时眼图和抖动分析功能（选件）

　　•多达2,000,000帧的硬件实时波形不间断录制和回放功能

　　•丰富的接口：USB Host&Device、LAN（LXI）、HDMI、AUX OUT，支持Web Control遠程控制

　　•15.6英寸的高清多点触控大屏，可以電动调节屏幕的倾角，灵活的屏幕支持多窗口分屏显示

　　•旋钮采用光電编码器，使用寿命可以保障10万次以上的按压，100万圈次的旋转操作，使用寿命大幅度

　　提升

　　•高清智控反馈键盘

　　•支持在線版本升级功能
