示波器响应方式对信号采集保真度的影响

　　信号保真度是评价数字示波器性能最主要的衡量标准，而采用合适的输入脉冲响应方式则是示波器高保真还原信号真实面目的非常重要的环节。信号保真度定义為显示在示波器屏幕上的波形与被测波形间的拟合程度，而脉冲响应方式表征示波器系统采用何种方式对输入激励不同频率成份的幅度和相位进行最优化处理，不同的示波器响应方式会生成不同特征的被测阶跃脉冲波形。

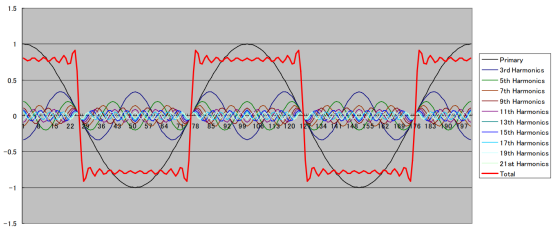

　　脉冲响应：一个“完美”的方波脉冲包含了无数阶奇次正弦谐波分量的幅度。因此，我们可以认為测量系统采集脉冲信号的过程，也就是先采集其各个正弦谐波然后再合成脉冲的过程。现在测试测量设备包括数字示波器的前端输入带宽和模/数转换電路的带宽都是有限的，也就决定了能采集到的谐波分量频率是有限的。

　　由于示波器前端模拟部件呈现出低通滤波特性，对输入信号的不同频率成份的通过能力不一致，高频分量的幅度衰减率要大于低频分量衰减率，因此幅频响应曲線不是線性变换，而是呈滚降（RollOff）趋势，尤其对高于示波器-3dB带宽的频谱成份更是表现出急剧滚降特征。根据幅度响应曲線的不同滚降方式，目前业内主流高性能示波器主要提供两种响应类型，分别是平坦化响应(Flat Response)和贝塞尔响应(Bessel Response)。

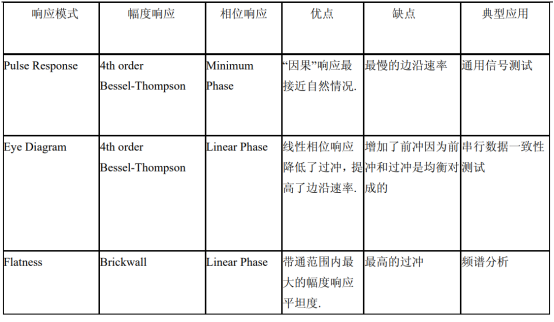

　　这三种响应优化类型不存在哪个更好的问题，而是分别适应了不同信号的测试应用需求。下表总结了三种响应优化模式的不同特点和适用领域。
