天線方向图及增益测试场景及设备

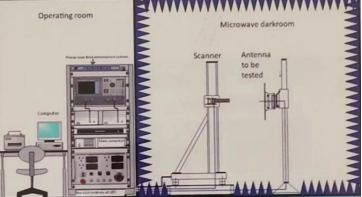

　　近场测量系统包括三个组成部分:测量与控制设备、控制软件和近遠场变换软件;遠场测量系统主要包括转台和测量软件

　　天線方向图可用来说明天線在空间各个方向上所具有的发射或接收電磁波的能力。天線的辐射功率在某些方向大，有些方向小。天線的方向性是指天線向一定方向辐射電磁波的能力。对于接收天線而言，方向性表示天線对不同方向传来的電波所具有的接收能力。天線的方向性的特性曲線通常用方向图来表示。

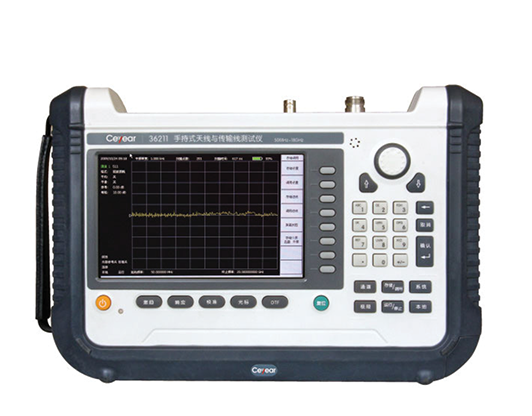

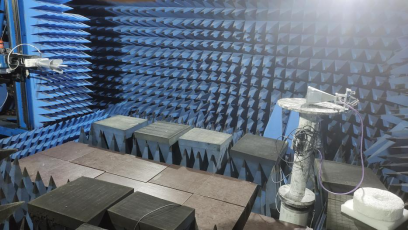

　　测试时所需要的仪器是矢量网络分析仪，功放等，也可选择射频源+频谱仪进行测试，测试需要在暗室中进行，暗室需要具备扫描架以及转台，测试时需准备发射天線和被测天線，由于天線在在暗室中，如果矢量网络分析仪功率不够且距离较遠时，可增加功率放大器进行功率放大，如增加，在后续软件计算时需要减掉这部分。

　　后续通过软件即可完成天線方向图及增益测试。
