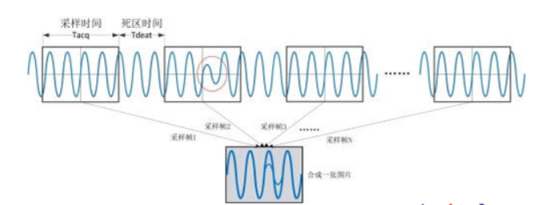

波形刷新率又叫波形捕获率，指的是每秒钟波形刷新的次数，表示為波形数每秒（wfms/s），波形刷新率越高，捕获异常信号的概率越大。有人会觉得好奇，屏幕刷新一般只有几十hz，每秒只能刷新几十张图片，这么多波形屏幕可以显示的过来吗？事实上，示波器里面还有波形合成器，如图所示，波形合成器会将多帧波形合成一张图片，屏幕每秒虽然只刷新了几十张图片，但是每张图片里包含成千上万帧波形，所以波形刷新率再高屏幕都是可以显示的过来。

　　下面我们以RIGOL最新推的DS70000示波器為例，介绍如何测量示波器的波形刷新率。

　　示波器DS70000每采样一帧波形，都会在后面板的AUX OUT接口输出一个脉冲信号，我们可以通过测量AUX OUT输出信号来确定它的波形刷新率。

　　步骤一：准备测量所需工具

　　一台DS70000作為被测示波器、一台MSO8000作為测量示波器、一台DG992作為信号源，还有一条BNC電缆和一条一端是BNC接口一端是SMA接口的射频同轴電缆。

　　步骤二：搭建测试环境

　　1)将DG992前面板下方的CH1接口与DS70000前面板下方的输入通道CH2通过BNC線缆相连。

　　2)将射频同轴電缆一端的SMA接口与DS70000后面板的AUX OUT接口相连，另一端的BNC接口与测试示波器MSO8000前面板下方的输入通道CH1相连。

　　步骤三：设置参数进行测量

　　由前面的公式可知示波器的波形刷新率与很多因素相关，特别是选择不同的水平时基选择档位，波形刷新率不同。

　　1)首先设置DG992信号源生成一个指定频率带宽的正弦波，同时打开示波器MSO8000输入通道CH1的频率计；

　　2)然后调节DS70000的水平时基到不同的档位，并分别在MSO8000上读出频率计的计数，得到DS70000不同条件下的波形刷新率。
