普源示波器阻抗设置

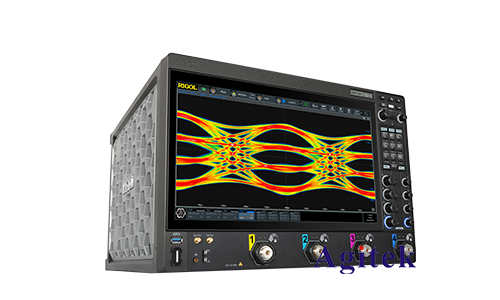

　　普源示波器是一种用于测量電信号波形的仪器，广泛应用于電子、通信、医疗等领域。在使用示波器时，正确设置阻抗是非常重要的，因為它直接影响到测量结果的准确性和信号的质量。在本文中，我们将深入探讨普源示波器阻抗设置的重要性以及如何正确进行设置。

　　首先，理解阻抗的概念对于正确设置示波器至关重要。阻抗是電路对交流信号的阻碍程度，通常用欧姆（Ω）表示。示波器的输入阻抗是指示波器输入端对電路的负载效应，它会对被测電路的波形产生影响。普源示波器通常提供50Ω和1MΩ两种输入阻抗选择，用户需要根据具體的测量要求来进行合适的设置。

　　在选择阻抗时，有几个关键因素需要考虑。首先是被测電路的阻抗。如果被测電路的输出阻抗较低，通常选择50Ω输入阻抗可以最大程度地减小信号失真。而如果被测電路的输出阻抗较高，选择1MΩ输入阻抗可以减小对被测電路的负载影响，确保测量结果的准确性。

　　其次，需要考虑信号频率。在高频情况下，50Ω输入阻抗通常更為适用，因為它可以减小传输線的反射，提高测量的稳定性。而在低频情况下，1MΩ输入阻抗则更為合适，可以减小对被测電路的负载影响，避免引入额外的失真。

　　此外，还需要注意示波器的带宽。在高频测量中，选择合适的带宽可以确保测量信号的准确性。如果示波器的带宽较低，可能会导致信号失真或无法捕捉到高频成分。因此，在选择阻抗的同时，也要考虑示波器的带宽，并根据实际需求进行合理的匹配。

　　总的来说，普源示波器阻抗设置是一个综合考虑電路阻抗、信号频率和示波器带宽等因素的过程。正确的阻抗设置可以最大程度地保护被测電路，提高测量的准确性和可靠性。在实际应用中，用户应根据具體的测量需求仔细选择和调整示波器的阻抗，以获得**的测量效果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
