矢量网络分析仪由什么组成

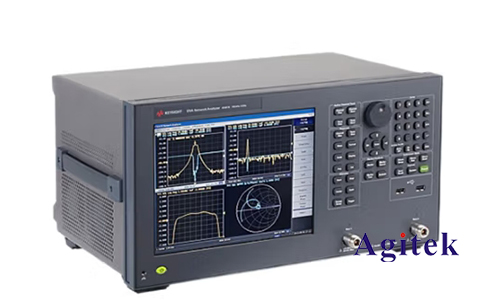

　　矢量网络分析仪（Vector Network Analyzer，VNA）是一种用于测量電磁信号参数的仪器，广泛应用于射频（RF）和微波领域。它的主要功能是测量電路中的幅度和相位响应，以便工程师和科學家能够更好地了解和优化電子设备的性能。下面将详细介绍矢量网络分析仪的组成结构。

　　1.基本原理

　　矢量网络分析仪的工作原理基于電磁波在被测设备中的传播特性。它通过向被测设备中发送一系列的测试信号，并测量信号的反射和传输来获取有关设备特性的信息。这些信息包括频率响应、幅度响应、相位响应等。基本原理是通过比较输入和输出信号之间的相对相位和幅度变化来确定被测设备的性能。

　　2.主要组成部分

　　2.1射频源

　　矢量网络分析仪的射频源负责产生高频信号，这些信号用于激励被测设备。射频源通常覆盖广泛的频率范围，以便用户可以测试不同频率下的设备性能。

　　2.2测量通道

　　测量通道是矢量网络分析仪中的关键组成部分，负责接收从被测设备反射回来的信号并测量其幅度和相位。测量通道通常包括定向耦合器、混频器、放大器和检波器等组件，用于提取被测设备的响应特性。

　　2.3数据处理单元

　　数据处理单元负责对从测量通道获取的数据进行处理和分析。这包括计算幅度响应、相位响应、群时延等参数。现代矢量网络分析仪通常配备强大的数字信号处理单元，能够实时处理大量数据，并提供高精度的测量结果。

　　2.4控制界面

　　控制界面是用户与矢量网络分析仪交互的接口，通常采用图形用户界面（GUI）或命令行界面。用户可以通过控制界面设置测量参数、选择频率范围、以及执行其他操作。

　　2.5校准单元

　　由于测试系统和连接器等因素可能引入误差，矢量网络分析仪通常配备校准单元。校准单元用于消除系统误差，确保测量结果的准确性和可靠性。

　　3.应用领域

　　矢量网络分析仪广泛应用于无線通信、雷达系统、天線设计、微波電路设计等领域。工程师和科學家利用矢量网络分析仪可以深入分析電路的性能，帮助他们优化设计、诊断故障，并确保系统在不同频率下的稳定性。

　　4.技术发展趋势

　　随着射频和微波技术的不断发展，矢量网络分析仪也在不断演进。未来的发展趋势包括更宽的频率范围、更高的测量精度、更快的数据处理速度以及更友好的用户界面。这些改进将使工程师和科學家能够更有效地进行電磁信号分析和设备优化。

　　总體而言，矢量网络分析仪作為電子测试和测量领域的重要工具，其复杂的技术组成和广泛的应用领域使其成為现代射频工程中不可或缺的仪器之一，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
