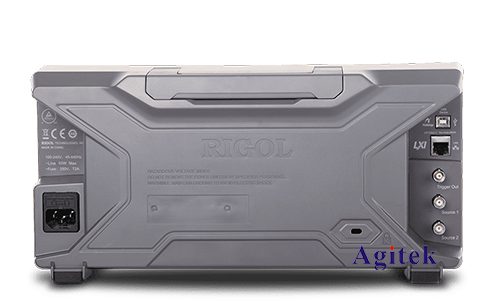

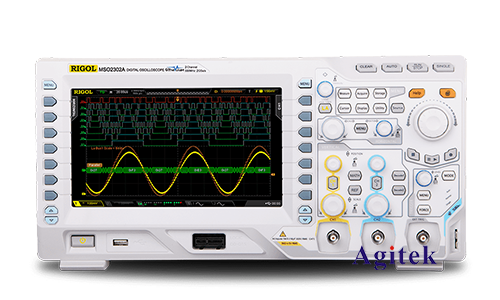

普源DS2102A示波器测量上升时间

　　示波器是一种電子测量仪器，用于显示電信号随时间变化的波形。上升时间是示波器的重要指标之一，它表示示波器响应信号上升沿所需的时间。准确测量上升时间对于分析数字電路和高频信号至关重要。本文将详细介绍如何使用普源DS2102A示波器测量上升时间。

　　测量原理

　　上升时间测量基于示波器触发功能。示波器首先通过触发功能锁定信号的上升沿，然后测量从触发点到信号达到其最终值的10%至90%之间的时间。这个时间间隔即為上升时间。

　　测量步骤

　　1.连接示波器

　　将示波器探头连接到要测量的信号源。确保探头接地良好，并选择合适的衰减比。

　　2.设置触发条件

　　按下示波器的“触发”按钮，进入触发设置菜单。选择“上升沿”作為触发类型，并设置合适的触发電平。触发電平应略低于信号上升沿的起始点。

　　3.设置时间基准

　　调整示波器的时间基准，以确保信号的上升沿清晰可见。时间基准应足够短，以显示信号的上升沿细节，但又足够長，以避免波形失真。

　　4.测量上升时间

　　使用示波器的光标功能，将光标放置在信号上升沿的10%和90%点。上升时间将显示在示波器的屏幕上。

　　影响因素

　　影响上升时间测量的因素包括：

　　探头带宽：探头带宽应高于被测信号的频率，以避免波形失真。

　　衰减比：衰减比应选择合适，以避免探头加载效应。

　　触发電平：触发電平应略低于信号上升沿的起始点，以确保准确触发。

　　时间基准：时间基准应足够短，以显示信号的上升沿细节。

　　注意事项

　　确保示波器已正确校准。

　　使用高质量的探头，以获得准确的测量结果。

　　避免探头加载效应，这可能导致上升时间测量误差。

　　对于非常快的上升时间，可能需要使用专用高速示波器。

　　使用普源DS2102A示波器测量上升时间是一个相对简单的过程。通过以上介绍的步骤，可以准确测量信号的上升时间。准确的上升时间测量对于分析数字電路和高频信号至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
