三同轴線缆关于连接器

　　三同轴線缆是一种由内部导體、绝缘层和外部屏蔽层组成的電缆，内部导體和外部屏蔽层之间有一层绝缘层隔离。

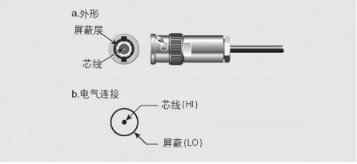

　　常见的BNC连接器图示：

　　解释：BNC连接器的中心导體连到输入HI端，而外壳连到输入LO端注意，外壳可以直接在仪器上连到机箱地。

　　三同轴连接器图示：

　　解释：三同轴连接器的中心导體连到HI端。内层屏蔽连到LO端或保护端，而外层屏蔽通常连到机箱地。然而，对某些SMU来说，外层屏蔽连到LO端(公共端)，并允许对地浮空。

　　三同轴電缆和保护技术的更多应用如下：

　　為了保持高绝缘電阻，在所有连接器的各个导體之间要使用合适的绝缘材料。

　　為此，大多数高质量的BNC和三同轴连接器在导體之间都使用聚四氟乙烯来绝缘。

　　三同轴连接器有两槽和三槽两种结构。三槽连接器的设计是近年来出现的，其目的是避免BNC连接器和同轴连接器试图配接时，引起连接器损坏。

　　大多数新的设备都使用三槽连接器设计。

　　三同轴電缆和保护连接当我们把保护電压连到同轴電缆的屏蔽时，如果该保护電压大于30V有效值，就可能出现安全风险。三同轴電缆用连至大地或LO端的外层屏蔽将保护屏蔽包围起来，从而避免了这种危险。

　　当静電计按无保护方式工作时,三同轴電缆的连接方法一般如下:

　　中心导體:高阻抗引線(HI)

　　内层屏蔽:低阻抗引線(LO)

　　外层屏蔽:地(GND)

　　这种電缆提供了安全载荷两个信号的能力，两个信号都不在地電位。将两个引線屏蔽起来，并在每个导體与地之间都保持高電阻，从而保持了高阻抗的完整性。

　　当静電计工作在保护模式之下或者使用SMU时，三同轴電缆按下述方法连接:

　　中心导體:高端(HI)

　　内层屏蔽:保护(GUARD)

　　外层屏蔽:地或者L端

　　对静電计来说，当测量高電阻或测量高阻源的電压时，保护连接是有用的。

　　在测量弱電流时，由于静電计的反馈安培计電路中的保护端总是LO端，所以不需要连接保护端。比较新的静電计具有一个内部开关，能够在保护连接和无保护连接之间转换。

　　以上就是為大家整理的一小部分关于三同轴線缆，连接器相关的知识，仅供参考,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
