ATA-2021B功率放大器在超声波测试的应用

　　发射设备：

　　用信号源+功率放大器+声发射传感器进行激励的输出

　　（输出给发射器一个经过调制的，電压足够大的信号）

　　接收设备：

　　用pico示波器+声发射传感器进行回波测试

　　①声发射传感器

　　需要先了解振动的频率，对应频率选择合适的声发射传感器。

　　功能：给到激励電压后，通过压電效应产生超声波

　　仪器型号：PXR15

　　仪器主要参数：

　　②信号发生器：

　　功能：用于生成可调制的激励信号（50Ω阻抗时，最大输出10VPP）

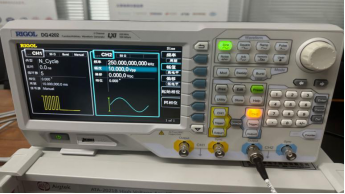

　　仪器型号：普源精電DG4202

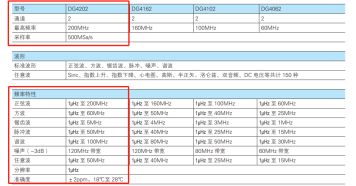

　　仪器主要参数：

　　③功率放大器：

　　功能：用于将信号電压放大，达到能够激励的電压幅值

　　仪器型号：ATA-2021B

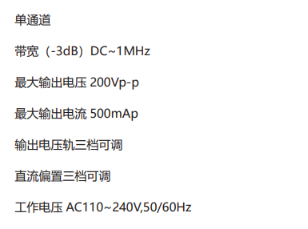

　　仪器主要参数：

　　补充：声发射传感器固定方法

　　传感器的固定方法主要包括机械固定、粘接固定和磁吸附固定方式。选择何种固定方式主要根据传感器的类型和待测面表面情况和对声发射信号的影响情况所决定。

　　接收设备：

　　①声发射传感器：

　　功能：用于探测测试介质中反射回来波形

　　②示波器：

　　功能：显示声发射传感器接收到的信号電压幅值，进行波形数据测量。

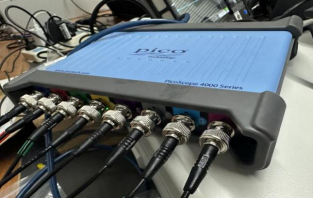

　　仪器型号：PicoScope 4000A系列

　　仪器主要参数：

　　示波器八通道数据显示界面：

　　超声波测试方向不一样，也就有着非常多的测试项目，所用到的仪器也非常多，搭配也有差异，以上只是其中一种某方向上的测试方案，供大家参考，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
